ВКУЗ — комплекс видеоконтроля состояния компенсирующих устройств и заземлений опор контактной сети.
Комплекс видеоконтроля состояния компенсирующих устройств и заземлений опор контактной сети предназначен для визуальной диагностики состояния компенсирующих устройств и заземлений опор контактной сети и позволяет:
— контролировать состояние и диагностировать места подключения защитного заземления на рельс, выполненных с нарушением правил;
— контролировать состояние и положение компенсирующих устройств с целью выявления мест их неправильной работы;
— анализировать состояние других элементов контактной сети.
При этом осуществляется:
— обработка сигналов с последующей передачей данных на комплекс обработки информации (КОИ) ВИКС;
— запись полученных результатов на магнитные и электронные носители ЭВМ, отображение измеряемой информации на экранах мониторов, распечатка протоколов инспекционных поездок, ведомостей отклонений, записей измерений в графической форме;
— архивирование полученных данных для их последующего анализа.
Камеры системы контроля состояния компенсирующих устройств и осветители располагаются на обоих бортах вагона в двух направлениях, что обеспечивает полный осмотр арматуры в процессе проезда и обладают следующими характеристиками:
- Формат изображения соответствует стандарту HDTV 1920×1080 пикселей
- Съемка изображения осуществляется не более чем через 1 метр пути на скоростях до 160 км/ч
- реализовано автоматическое управление диафрагмой по технологии P-Iris
- Диапазон электронного затвора, мкс от 10 мкс до 10 мс для исключения смаза изображения.

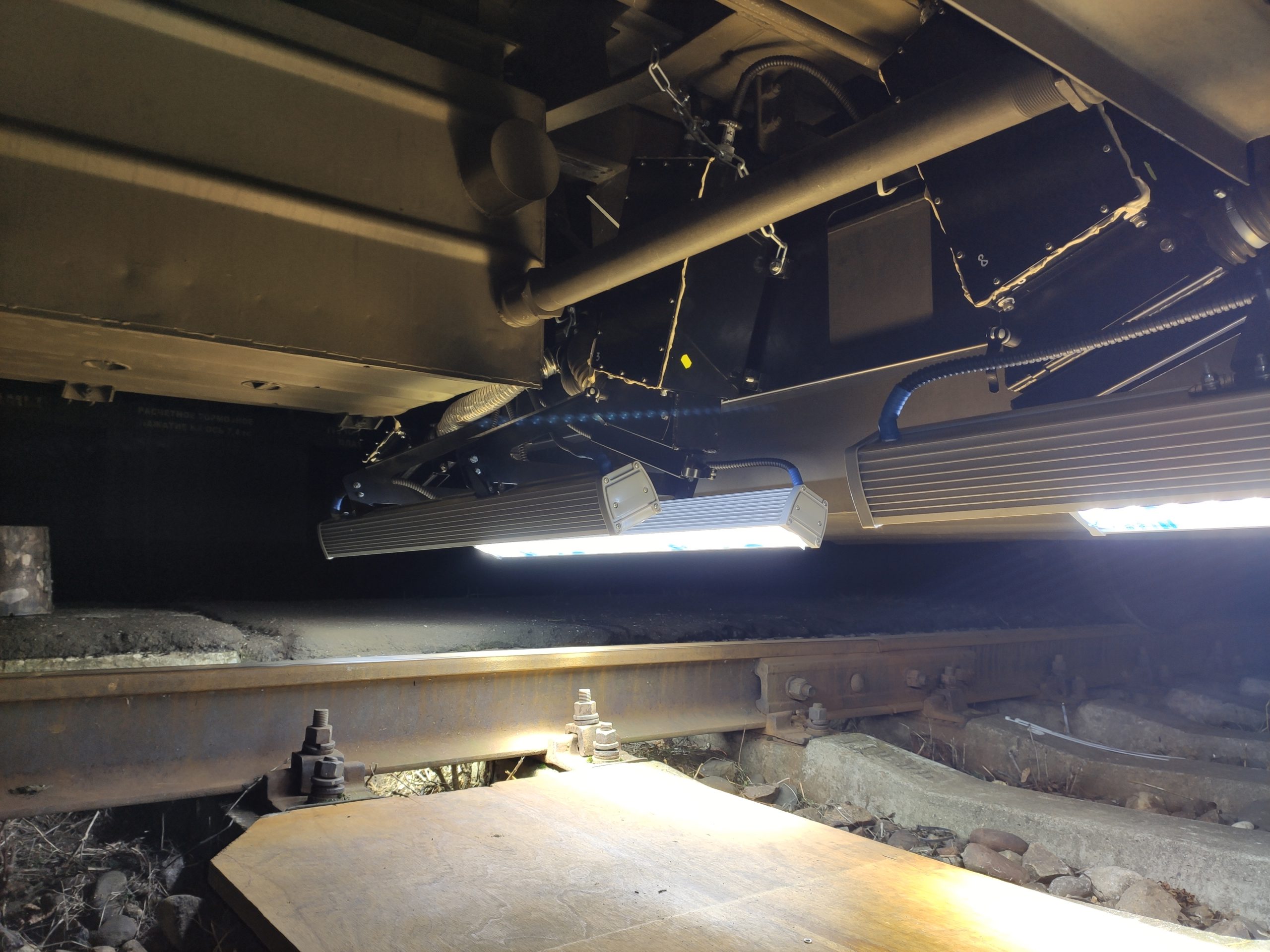

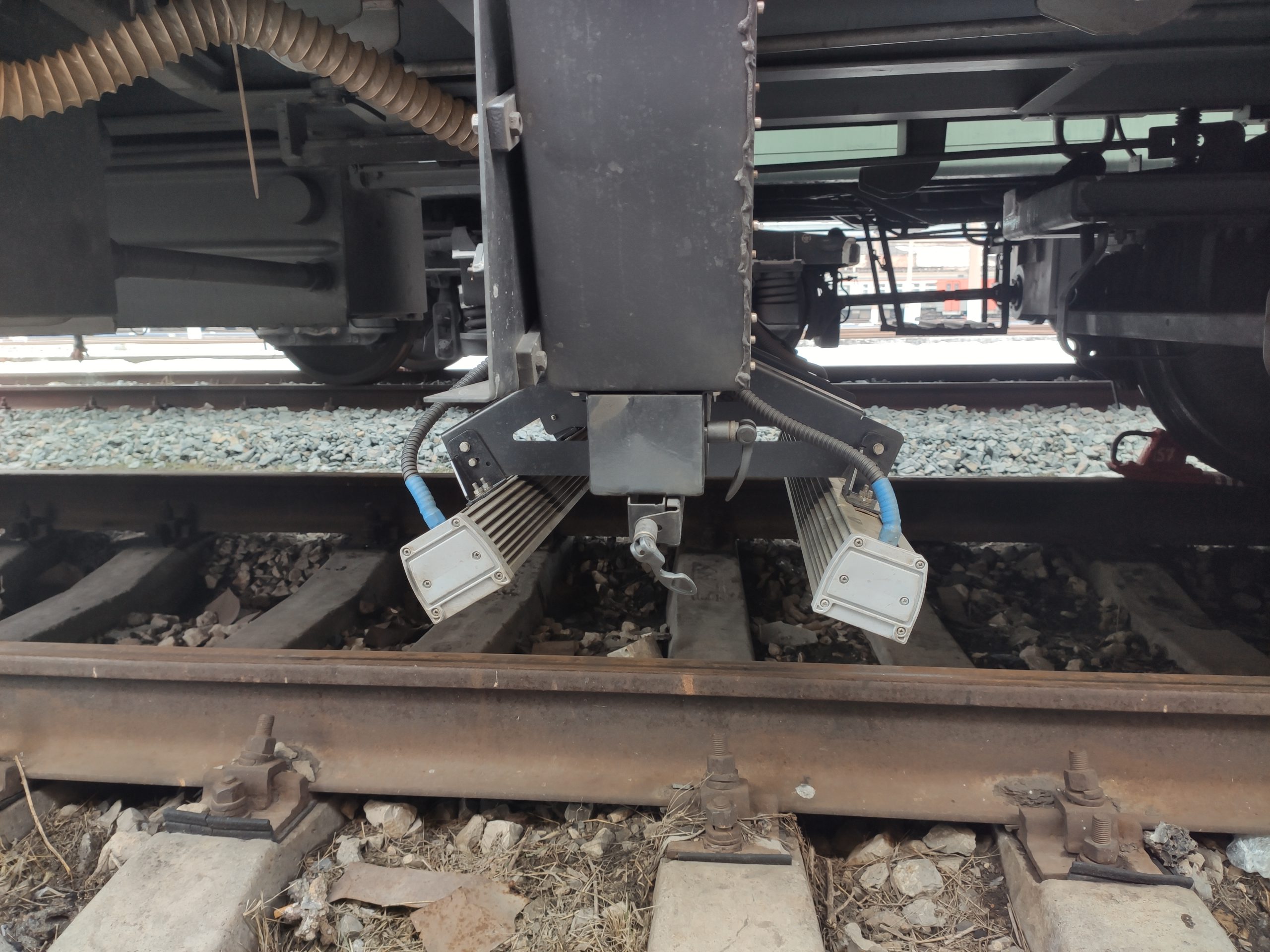

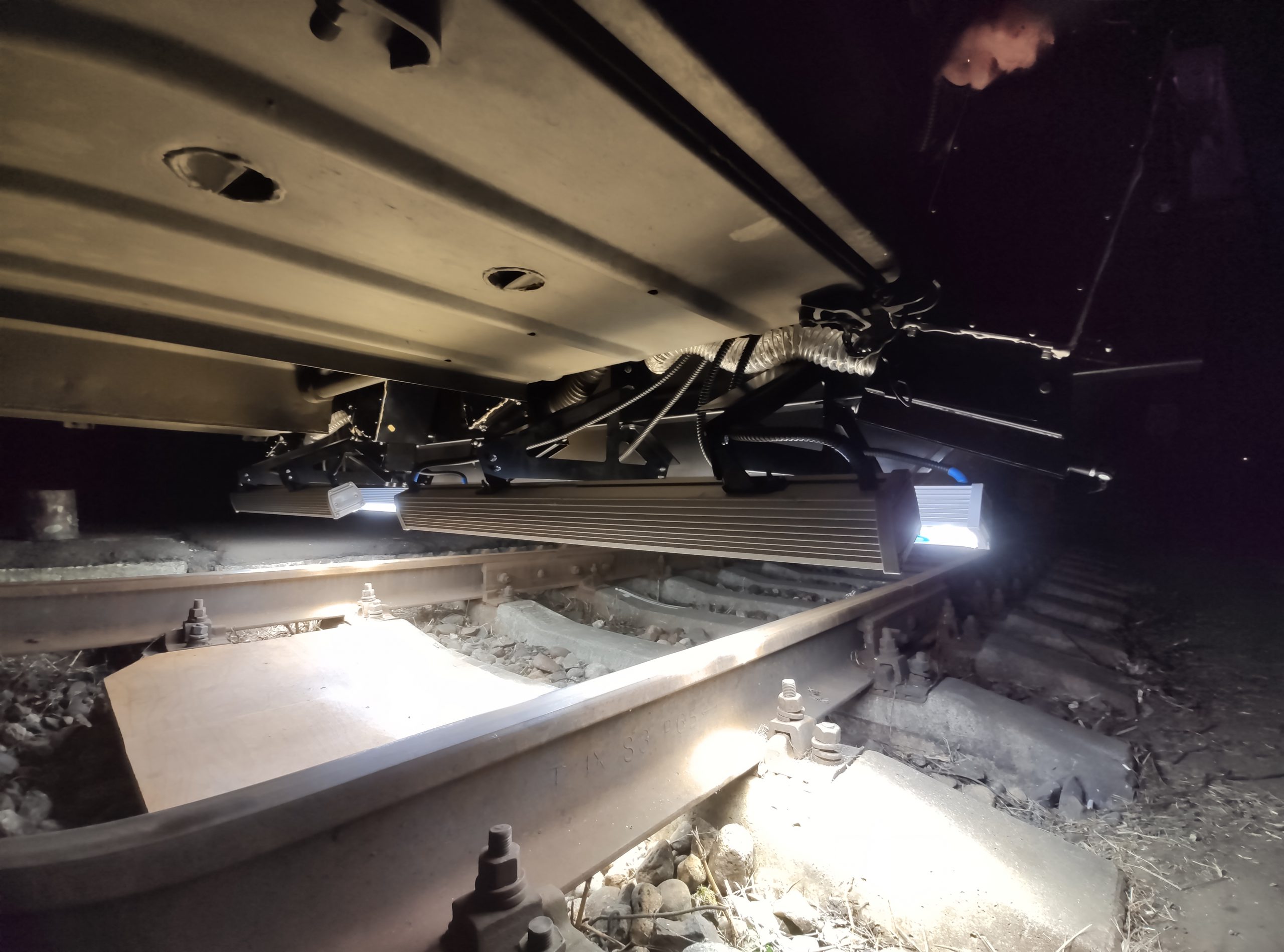

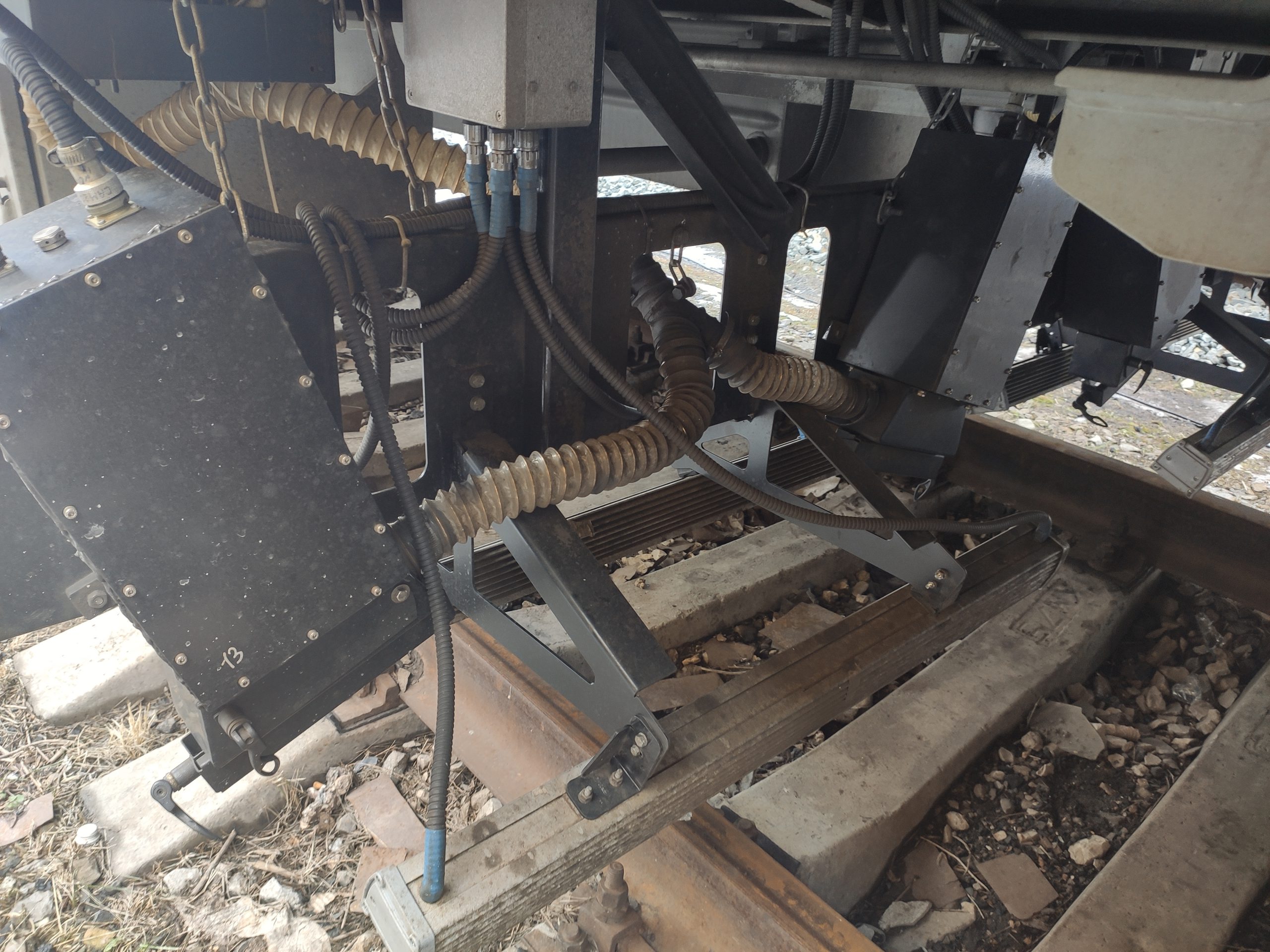

Камеры системы контроля состояния заземляющих устройств и осветители располагаются под кузовом вагона и обеспечивают работоспособность системы в любое время суток на скоростях до 160 км/ч для обычного вагона и до 350-400 км/ч для скоростного подвижного состава и обладают следующими характеристиками:
- Дискретность кадров по длине пути до 0.5 мм
- Величина электронного затвора на скорости 160 км/ч, не более 22 мкс
- Количество пикселов, не менее 1000.
- Для защиты камер реализована подсистема воздушной завесы.
Применение разработанного комплекса не ограничивается только контролем заземляющих и компенсирующих устройств. С его помощью возможно проводить анализ состояния и другого оборудования контактной сети, а также элементов путевого хозяйства расположенного в зоне видимости специализированных камер установленных снизу кузова вагона.
