- СТРЕЛКА В предназначена для установки и эксплуатации на вагонах специального назначения типа ВИКС ЦЭ при скорости движения вагона-носителя от 0 до 160 км/ч.

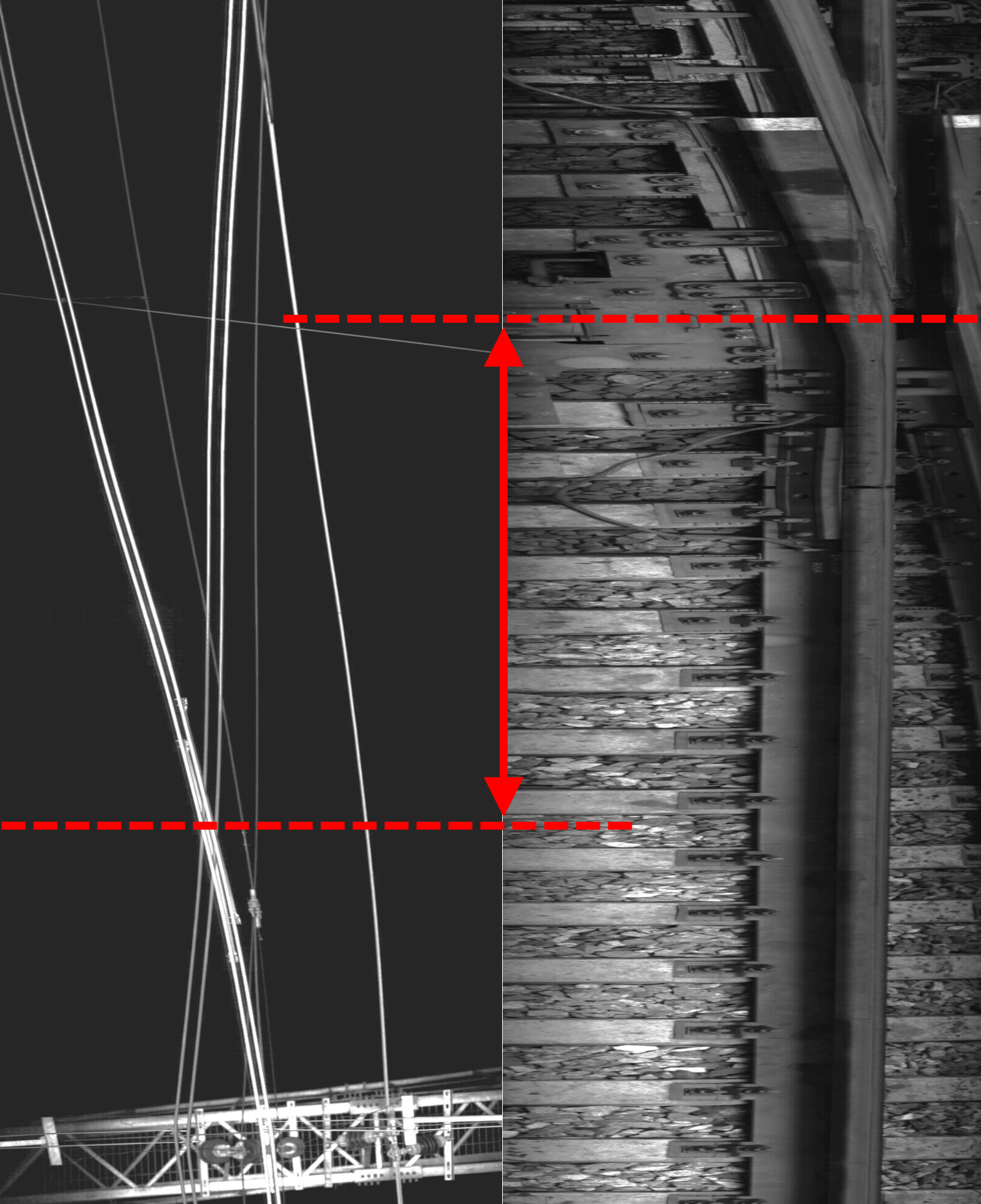

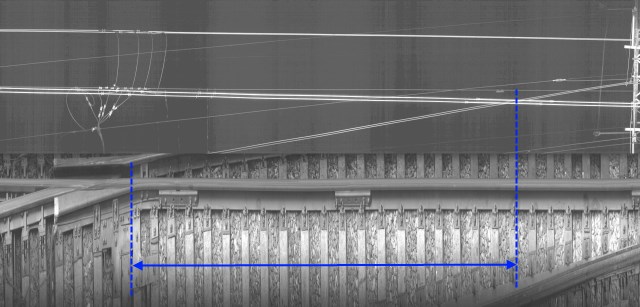

Расстояние между воздушной и путевой стрелками

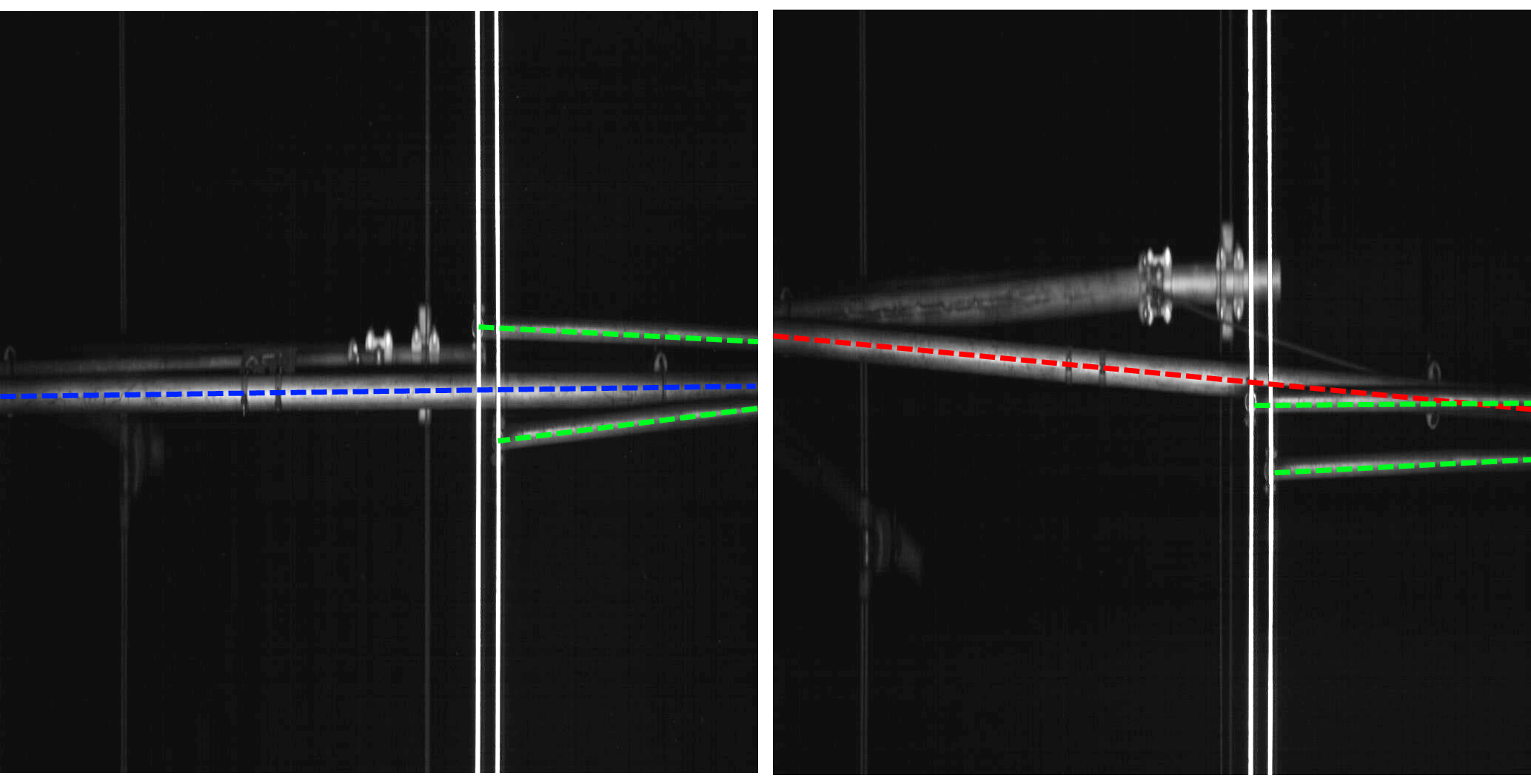

Определение основного, дополнительных фиксаторов в программе анализа
Пример получаемых изображений

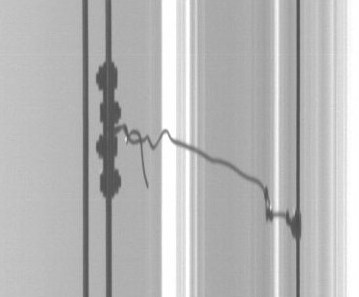

Соединительный зажим

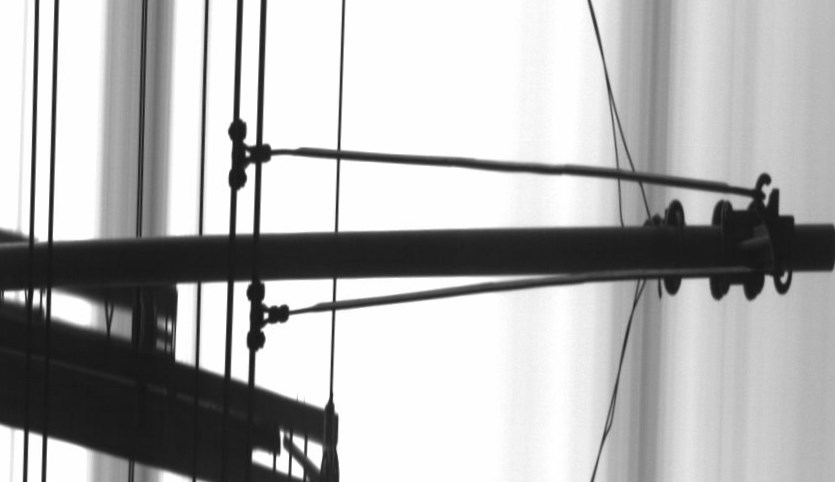

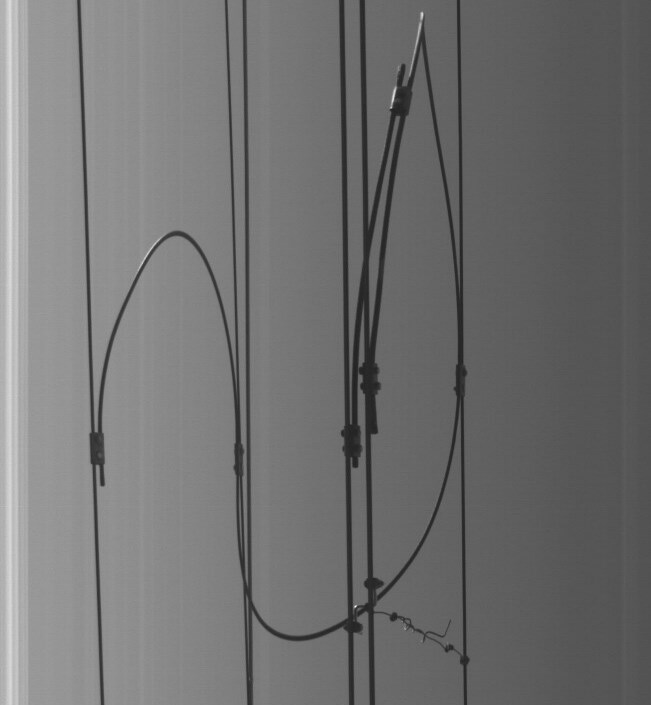

Элементы контактной сети

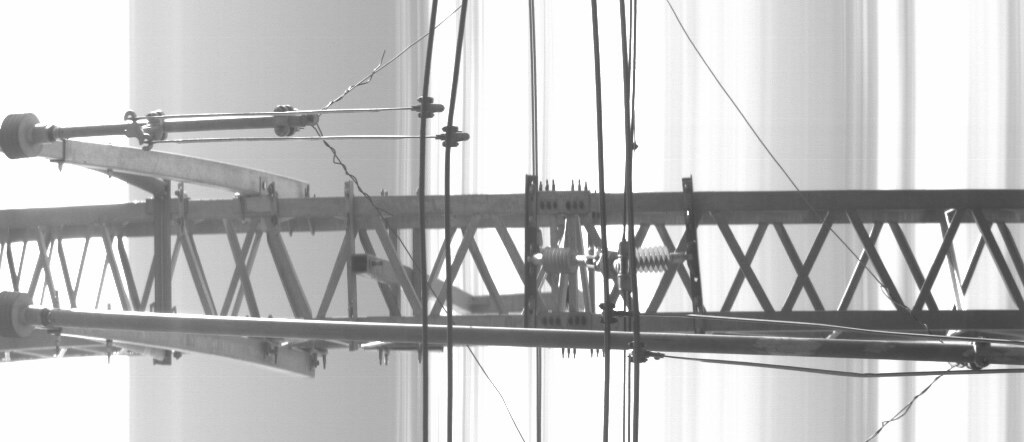

Изображение контактной сети в районе ригелевой опоры

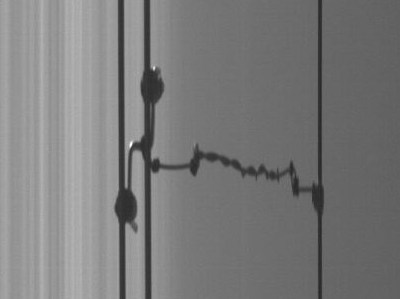

Струновой зажим
Система «СТРЕЛКА-В» разработана для получения видеоинформации высокого разрешения, актуальной для контроля текущего содержания элементов контактной сети и обеспечения безопасности движения поездов, и фиксирует:
- положение воздушных стрелок относительно крестовин стрелочных переводов (совместно с видеоданными от сканирующих камер состояния верхнего строения пути) с учетом типов стрелочных переводов;
- положение точки пересечения контактных проводов относительно ограничительной накладки;
- отсутствие зажимов в зоне подхвата контактных проводов;
- пересечение несущих тросов относительно пересечения контактных проводов;
- расположение воздушной стрелки относительно компенсированной анкеровки;
- параметры сопряжения (боковые расстояния между сопрягаемыми проводами);
- номер пути при проследовании стрелки;
- измерение углов поворота основного и дополнительного фиксаторов относительно направления пути и выявление ненормативных значений углов;
- видеоанализ исправности специальных частей КС в зоне видимости системы (секционные изоляторы, продольные изоляторы, шлейфы и т.д.).
Руководство по эксплуатации системы видеоконтроля за состоянием конструктивных элементов контактной подвески «СТРЕЛКА В»Скачать
